Description détaillée de la structure du réservoir de stockage de gaz naturel

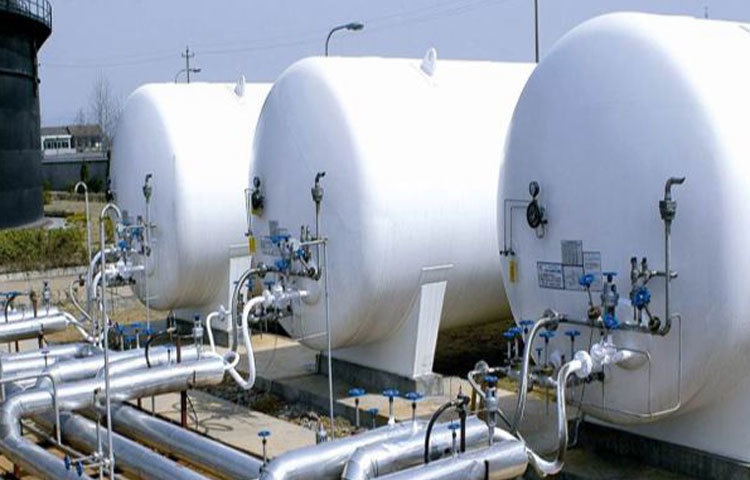

Le réservoir de stockage de gaz naturel est un réservoir de structure à double couche pour le stockage de liquides cryogéniques sous pression moyenne. Le réservoir cryogénique est en acier allié résistant à basse température (0crl8ni9). Une certaine distance doit être maintenue entre la couche protectrice de la citerne et celle - ci pour former un espace isolant qui supporte la charge gravitationnelle de la citerne et du milieu ainsi que la pression négative sous vide de la couche isolante. Le boîtier est en acier du récipient et n'est pas en contact avec la basse température. L'isolation est principalement remplie de perlite pour le pompage sous vide élevé. Le taux d'évaporation des réservoirs cryogéniques est généralement inférieur à 0,2%.
Schéma de décompression et de pressurisation du réservoir de stockage à basse température:
La sortie du réservoir de gaz naturel est alimentée par l'auto - pression du réservoir. Une fois le liquide livré, le niveau du liquide diminue et l'espace en phase gazeuse augmente, ce qui entraîne une diminution de la pression dans le réservoir. Il est donc nécessaire d'ajouter continuellement du gaz au réservoir afin de maintenir la pression à l'intérieur du réservoir constante pour répondre aux exigences du procédé. Comme le montre la figure 2, un vaporisateur sous pression et une soupape de surpression sont installés sous le réservoir. Le gazéificateur sous pression est un gazéificateur chauffé à l'air et sa hauteur d'installation doit être inférieure au niveau minimal du réservoir de stockage de gaz naturel. La soupape de surpression agit contre la soupape de surpression. Lorsque la pression de sortie de la soupape est inférieure au point de consigne, la soupape s'ouvre et se ferme lorsque la pression augmente au - dessus du point de consigne. Le processus de pressurisation est le suivant: lorsque la pression dans le réservoir est inférieure à la valeur de réglage de la vanne de pressurisation, la vanne de pressurisation s'ouvre et le liquide dans le réservoir s'écoule lentement dans le vaporisateur de pressurisation par différence de niveau. Le gaz produit par gazéification du liquide passe par la soupape de surpression et le tuyau de phase gazeuse et est ajouté au réservoir. Le remplissage continu du gaz augmente la pression dans le réservoir. Lorsque la pression augmente au - dessus du point de réglage de la soupape de surpression, la soupape de surpression se ferme. À ce stade, la pression dans le vaporisateur sous pression empêchera le liquide de s'écouler dans le processus de pressurisation.
